Binary Search Trees란 무엇인가?

* 해당 글은 학과 수업으로 배운 내용과 코드가 포함되어 있으며 개인적 공부 목적으로 업로드하였습니다.

n entries를 가진 다양한 dictionaries들의 시간 복잡도를 우리는 아래와 같이 정리할 수 있다.

	Unsorted Array	Array sorted by key	Linked list	Hash Table
lookup	O(n)	O(logn)	O(n)	O(1)
insert	O(1)	O(n)	O(1)	O(1)

위 표를 살펴보면 우리는 hash dictionary가 가장 efficient하게 보인다.

-Average: O(1)

-Amortized: O(1)

하지만 가장 작은 key를 가진 entry를 찾는 것 등의 operation은 O(n)의 cost가 필요하다



이버 공부에 우리의 목적은 lookup, insert 그리고 find_min에서 worst-case 복잡도가 항상 O(log n)으로 보장되도록 하는

data structure를 찾자



binary search

우리가 어떤 array에서 binary search로 특정 숫자를 찾으려고 할때 우리는 언제나 midpoin에서 시작한다.

예를 들어 sorted array가 [-2,0,4,7,12,19,22,42,65]라고 하자.

midpoint value가 12인데 이때 우리는 3가지 경우의 수를 맞이한다.

1) x=12 ( 더 찾아나갈 필요가 없다)

2) x<12

3) x>12



2) x <12라면 우리는 왼쪽 절반 array에서 다시 midpoint(=4)를 찾게 된다.

3) x>12 라면 우리는 오른쪽 절반 array에서 다시 midpoint(=42)를 찾게 된다.



2번째 케이스인 x<12라고 해보자.

우리는 midpoint (=4) 를 체크하게 된다.

2-1) x=4 ( 더 찾아나갈 필요가 없다.)

2-2) x<4라면 다음 midpoint(=0)

2-3) x>4라면 x = 7



2번째 케이스인 x<4라고 해보자

x=0이라면 더 찾아나갈 필요가 없고 x<0이라면 x=-2가 된다.



우리는 binary search를 통해서 볼 수 있는 이 모든 과정을 map할 수 있다.

array는 모든 element에 접근할 수 있도록 하지만 위의 tree에서는 그렇지 않다.

각 element를 two pointers로 pair up 해서 같은 access pattern을 얻을 수 있다. 따라서 직접적인 access는 가지지 못한다.



이 tree구조를 우리는 type declaration을 통해서 이 아이디어를 직접 구현할 수 있다.

typedef struct tree_node tree;
struct tree_node{
   tree* left;
   int data;
   tree* right;
}

이를 우리는 node라고 부른다.

그리고 memory에서 이 data arrangement를 우리는 tree라고 부른다.



tree를 코드로 구현할때 우리는 아래와 같이 구현할 수 있다.

tree* T = alloc(tree);
T->data = 12;
T->left = alloc(tree);
T->left->data = 4;
T->right = alloc(tree);
T->right->data = 42;
...

빈 left/right node는 어떻게 표현해야 할까?

-> 우리는 이를 NULL로 표현한다.

->각 left/right pointers는 NUll-terminated list가 될 것이다.



Searching

위의 tree구조에서 elemetn를 찾을 때 우리는 binary search 와 같은 step을 가지게 된다.

-> cost : O(log n)



Inserting

Insertion 역시 binary search와 같은 step을 가지면서 올바른 위치를 찾으면 insert하면 된다.

->cost: O(log n)



Finding the smallest key

가장 작은 key를 찾기 위해서는 우리는 계속해서 left nodes로 내려가면 된다

만약 array에 n개의 element가 있다면 우리는 가장 left node까지 O(log n)만큼 갈 수 있다.

-> cost: O(log n)



이  arrangement of data를 우리는 tree 라고 부른다.

-> 각 item은 node라고 부르며 node에 달려있는 tree의 일부분을 branch(subtree)라고 부른다



tree의 가장 윗부분에 있는 node를 root라고 부르며 가장 아래에 있는 node들을 leaves라고 부른다.

그리고 그 사이에 있는 모든 nodes를 inner nodes라고 부른다.



하나의 node에서 왼쪽의 node를 left child라고 부르며 오른쪽의 node를 right child이며 그 node는 parent라고 불리게 된다.

그림으로 종합해보면 아래와 같다.



Tree는 다양한 형태로 보여질 수 있다.

1) empty tree

->tree가 empty일 경우 EMPTY라고 표현한다.

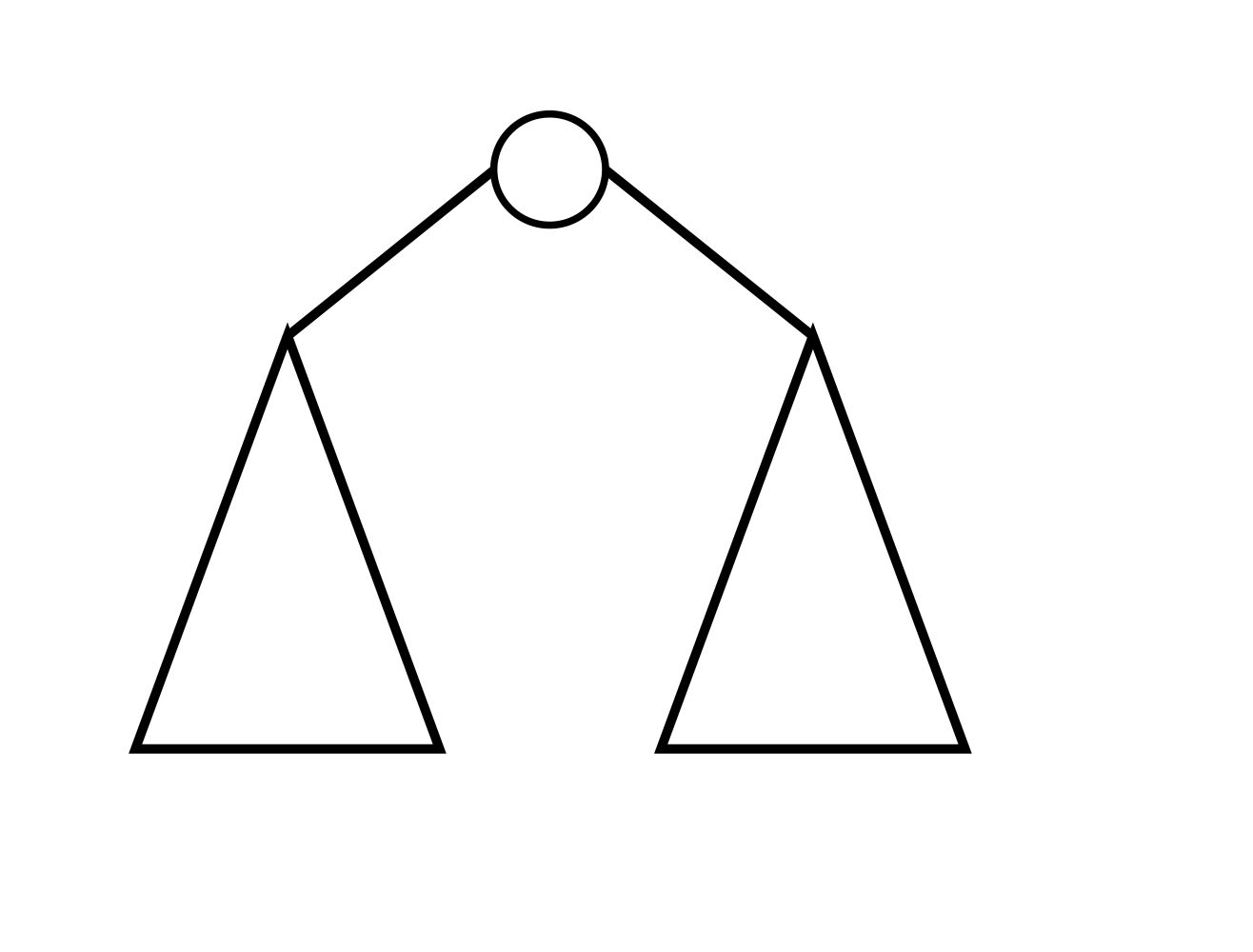

2) root를 기준으로 왼쪽 tree와 오른쪽 tree가 있는 경우

(아래와 같이 그려진다)

우리는 이때에도 tree invariant를 적용할 수 있다. 두가지 케이스 모두 tree_node struct에서 data field가 NULL일 수 없다.

이를 통해 우리는 is_tree function을 recursive하게 쓸 수 있다.

-> base case: empty tree

-> recursive case: non-empty tree

bool is_tree(tree* T){
  //code for emtpy tree
  if (T==NULL) return true;

  //code for non-empty tree
  return is_tree(T->left)
       && T->data !=NULL;
       && is_tree(T->right);





Binary Search Tree

우리가 lookup에서 binary search를 사용했기 때문에 tree의 data는 ordered되어야 한다.

-왼쪽 subtree에 더 작은 값들, 오른쪽 subtree에 더 큰 값들이어야 한다.



이렇게 ordered 된 tree를 우리는 binary search tree라고 부른다.

따라서 주어진 tree가  binary search tree인지 확인하는 함수는 아래와 같이 작성할 수 있다.

bool is_bst(tree* T){
  return is_tree(T)
       && is_ordered(T);
}

BST lookup implementation

tree structure를 생각했을 때 이 역시 recursive function이 될 수 있다.

base case: empty tree여서 key를 찾을 수 없을 때

recursive case: 1) root가 key를 가지고 있다면 더 이상 찾지 않아도 된다.

2) key가 root 보다 작다면 root의 왼쪽으로 간다

3) key가 root보다 크다면 root의 오른쪽으로 간다.



entry bst_lookup(tree*T, key k)
//@requires is_bst(T);
{
   //code for empty tree
   if (T==NULL) return NULL;

   //code for non-empty tree
   if (k==T->data) return T->data;
   if (k<T->data) return bst_lookup(T->left, k);
   //@assert k > T->data;
   return bst_lookup(T->right, k);
 }

하지만 < 나  > 는 오직 integers에서만 가능하다.

따라서 dictionary 에서 entries 를 저장하고 keys를 저장할 수 있어야 한다.



이에 따라 1) entry에서 key를 뽑는 함수와 2) 두가지 key를 비교하는 함수가 필요하다



이에 따라 client interface에서 client에세 entry 와 key type을 요청하고 entry에서 key를 뽑는 함수와 두가지 key를 비교하는 함수를 결정해야 한다.

그리고 이 함수들을 통해서 lookup function을 다시 작성할 수 있다.

entry bst_lookup(tree* T, key y)
//@requires is_bst(T);
//@ensures \result== NULL || key_compare(entry_key(\result, k)==0);
{
   //code for emtpy tree
   if (T==NULL) return NULL;

   //code for non-empty tree
   int cmp = key_compare(k, entry_key(T->data));
   if (cmp==0) return T->data;
   if (cmp<0) return bst_lookup(T->left, k);
   //@assert cmp >0;
   return bst_lookup(T->right, k);
}



우리는 앞에서도 언급했듯이 binary search tree는 왼족에서 오른쪽으로 갈수록 값이 커져야 한다.

이를 코드에서 구현도 가능하다

bool is_ordered(tree* T)
//@requires is_tree(T);
{
   //code for empty tree
   if (T==NULL) return true;

   //code for non-empty tree
   return (T->left == NULL || T->left->data < T->data)
       && (T->right == NULL || T->data < T->right->data)
       && is_ordered(T->left)
       && is_ordered(T->right);
}

위 코드만을 보면 아래의 tree는 true를 보여주지만 실제로는 ordered tree가 아니다.

제대로 된 ordered tree가 되기 위해서는 root를 기준으로 모든 left subtree (TL)이 root(y)보다 작아야 하고 root(y)는 모든 right subtree(TR)보다 작아야 한다.

TL < y < TR



이를 구현하기 위해서 우리는 2개의 helper function이 필요하다

- gt_tree: y > TL

-lt_tree: y < TR

bool gt_tree(key k, tree* T)
//@requires is_tree(T);
{
   // code for empty tree
   if (T==NULL) return true;

   //code for non-empty tree
   return key_compare(k, entry_key(T->data)) >0
       && gt_tree(k, T->left)
       && gt_tree(k, T->right);
 }

gt_tree는 O(n)의 cost가 필요하다

-k를 tree의 모든 node와 비교해야하기 때문이다.

이 helper functions를 이용해서 우리는 is_ordered function을 작성할 수 있다.

bool is_ordered(tree* T)
//@requires is_tree(T);
{
  //code for empty tree
  if (T==NULL) return true;

  //code for non-empty tree
  key k = entry_key(T->data);
  return is_ordered(T->left) && gt_tree(k, T->left)
      && is_ordered(T->right) && lt_tree(k, T->right);
 }

gt_tree와 lt_tree를 각 node 마다 적용하기 때문에 O(n^2)의 cost가 든다.



혹시 더 efficient하게 할 수 있을까?

어떠한 key k를 보든 항상 특정 [lo, hi] range안에 둔다면 그 range안에서만 보기 때문에 cost가 줄어든다.



bool is_ordered(tree* T)
//@requires is_tree(T);
{
  //code for empty tree
  if (T==NULL) return true;

  //code for non-empty tree
  key k = entry_key(T->data);
  return (lo == NULL || key_compare(entry_key(lo),k) <0)
      && (hi == NULL || key_compare(k, entry_key(hi)) <0)
      && is_ordered(T->left,lo,T->data)
      && is_ordered(T->right,T->data,hi);
 }

O(n) 의 cost가 든다.



이에 따라 is_bst도 update해야 한다.

bool is_bst(tree* T){
  return is_bst(T)
     && is_ordered(T, NULL, NULL);
}



BST insert implementation

새로운 entry를 insert하기 위해서는 그 entry가 들어갈 새로운 node가 만들어져야 한다.

void bst_insert(tree* T, entry e)
//@requires is_bst(T) && e!=NULL
{
  //code for empty tree
  if (T==NULL){
     tree* R = alloc(tree);
     R->data = e;
     return R;
  }

line 8에서 T=R일 경우 새로 만들어진 node를 return할 수 없게 된다.



만약 똑같은 entry가 이미 존재한다면 overwrite한다.

tree* bst_insert(tree* T, entry e)
//@requires is_bst(T) && e!=NULL;
//@ensures is_bst(\result) && \result !=NULL;
//@ensures bst_lookup(\result, entry_key(e))==e;
{
   //code for empty tree
   if (T==NULL){
      tree* R = alloc(tree);
      R->data = e;
      return R;
   }

   //code for non-empty tree
   int cmp = key_compare(entry_key(e), entry_key(T->data));
   if (cmp==0) T->data = e;
   else if (cmp<0) T->left = bst_insert(T->left, e);
   else{
   	 //@assert cmp >0;
     T->right = bst_insert(T->right, e);
   }
   return T;
}

left subtree나 right subtree에 insert하고자 할때 우리는 recursive call의 결과를 다시 reattach시킨다.

또한 T가 NULL일 때 새로운 node를 만들어내는 경우를 helper function으로 구현할 수 있다.

tree* leaf(entry e)
//@requires e!=NULL;
//@ensures is_bst(\result) && \result !=NULL;
{
    tree* R = alloc(tree);
    R->data = e;
    R->left = NULL;
    R->right = NULL;
    return R;
}

tree* bst_insert(tree* T, entry e)
//@requires is_bst(T) && e!=NULL;
//@ensures is_bst(\result) && \result !=NULL;
//@ensures bst_lookup(\result, entry_key(e))==e;
{
   //code for empty tree
   if (T==NULL) return leaf(e);

   //code for non-empty tree
   int cmp = key_compare(entry_key(e), entry_key(T->data));
   if (cmp==0) T->data = e;
   else if (cmp<0) T->left = bst_insert(T->left, e);
   else{
   	 //@assert cmp >0;
     T->right = bst_insert(T->right, e);
   }
   return T;
}

BST dictionaries

library interface의 lookup 과 insert를 bst_lookup과 bst_insert와 비교해보면 서로 match 하지 않는다.

entry bst_lookup(tree* T, key k);	entry dict_lookup(dict_t D, key k);
tree* bst_insert(tree* T, entry e);	void dict_insert(dict_t D, entry e);

-bst_insert는 tree*를 return하지만 dict_insert 는 아무것도 return하지 않는다.



이를 해결하기 위해 우리는 header를 define할 수 있다.

struct dict_header{
  tree* root;
  int size;
}
typedef struct dict_header dict;

이를 그림으로 나타내면 아래와 같을 것이다.

specification function도 이에 따라 아래와 같이 쓸 수 있다.

bool is_dict(dict* D){
   return D!=NULL //dictionary 자체는 NULL이 될 수 없다.
      && is_bst(D->root);
}

bst dictionary lookup , insertion, bst_new, 그리고 find_min도 작성할 수 있다.

entry dict_lookup(dict* D, key k)
//@requires is_dict(D);
//@ensrues \result ==NULL || key_compare(entry_key(\result), k)==0;
{
   return bst_lookup(D->root, k);
}

void dict_insert(dict* D, entry e)
//@requires is_dict(D) && e!=NULL;
//@ensures dict_lookup(D, entry_key(e))==e;
//@ensures is_dict(D);
{
  D->root = bst_insert(D->root, e);
}

dict* dict_new()
//@ensures is_dict(\result);
{
  dict* D = alloc(dict);
  D->root = NULL;
  return D;
}

entry find_min(dict* D)
//@requires is_dict(D);
{
  if (D->root==NULL) return NULL;
  tree* T = D->root;
  while(T->left !=NULL)
    T = T->left;
  return T->data;
}

bst를 compile할때 우리는

#cc0 -d  client definitions file library file application file

순서로 compile이 가능하다



이를 통해 우리는 bst dictionary의 lookup, insert 그리고 find_min 은 모두 O(log n)의 cost를 가짐을 확인할 수 있다.
